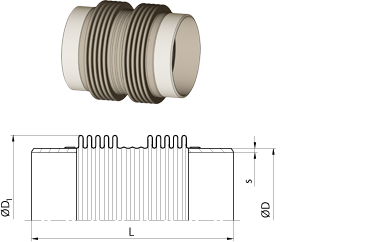

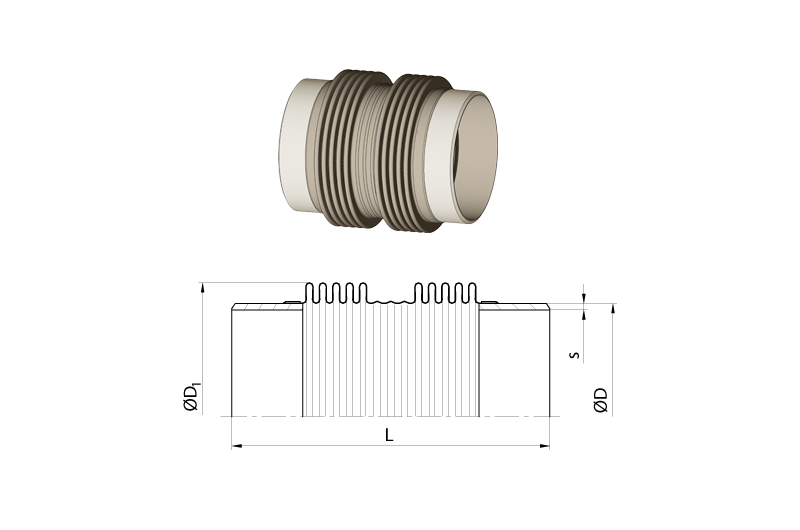

Univerzalni kompenzator UBP

PN 2,5Aksijalni kompenzatori s cijevnim
priključcima za ispušne plinove
Aksijalni kompenzatori s cijevnim<br />priključcima za ispušne plinove
Projektni tlak 2,5 bar
Projektna temperatura do
550 °C
Materijali Mijeh (višeslojni) 1.4541
Cijevni priključci ugljični čelik
DN Pomaci Slob. dulj. Opruž. sila Mijeh Cijevni nastavci
Ukupni samo aksijalni ±
Aksijalni samo		 ±
Poprečni samo		 Tipična kombinacija pomaka Aksij. Popr. Vanjski promjer Efektivna površina
±
Aksijalni		 ±
Poprečni
mm mm mm mm mm L
mm		 N/mm N/mm ØD1
mm
 cm2 ØD
mm		 s
mm
50 40
 20 70 10 35 410 26 2 79 36,5 60,3 2,9
65 42 21 70 10 35 420 25 2 95 56 76,1 2,9
80 44 22 70 11 35 460 26 2 114 80 88,9 3,2
100 44 22 70 11 35 570 33 2 140 126 114,3 3,6
125 80 40 70 20 35 525 32 5 173 190 139,7 3,6
150 80 40 70 20 35 560 34 7 198 258 168,3 4
200 90 45 70 22 35 660 56 40 259 444 219,1 4,5
250 88 44 70 22 35 765 70 14 314 674 273 5
300 80 40 70 20 35 905 108 18 386 972 323,9 5,6
350 118 59 70 29 35 775 72 25 434 1221 355,6 5,6
400 116
 58 70 29 35 895 82 25 485 1555 406,4 6,3
450 114 57 70 28 35 970 107 34 522 1870 457,2 6,3
500 110 55 70 27 35 1080 120 33 574 2284 508 6,3
600 114 57 70 28 35 1150 143 47 675 3220 610 8

U većini slučajeva unutarnji rukavci nisu potrebni, ali mi ih preporučujemo kod velikih brzina strujanja u skladu s uputama na stranici
